راهنمای جامع تنظیمات NTRIP در گیرنده روور

راهنمای جامع تنظیمات NTRIP و اعتبارسنجی میدانی: نگاهی به تجربیات اجرایی

سلام به همکاران عزیز.

خیلی از دوستان در پروژه‌های مختلف درباره چالش‌های اتصال NTRIP سوال می‌پرسند. واقعیت این است که اتصال به سامانه (CORS) صرفاً با وارد کردن IP و پورت اتفاق نمی‌افتد؛ پایداری در عملکردِ RTK، نتیجه‌ی رعایت یک زنجیره از تنظیمات و بررسی‌های میدانی است. در ادامه، چک‌لیستی از تجربیات اجرایی خودم را برای یک اتصالِ بدون نقص مرور می‌کنیم.

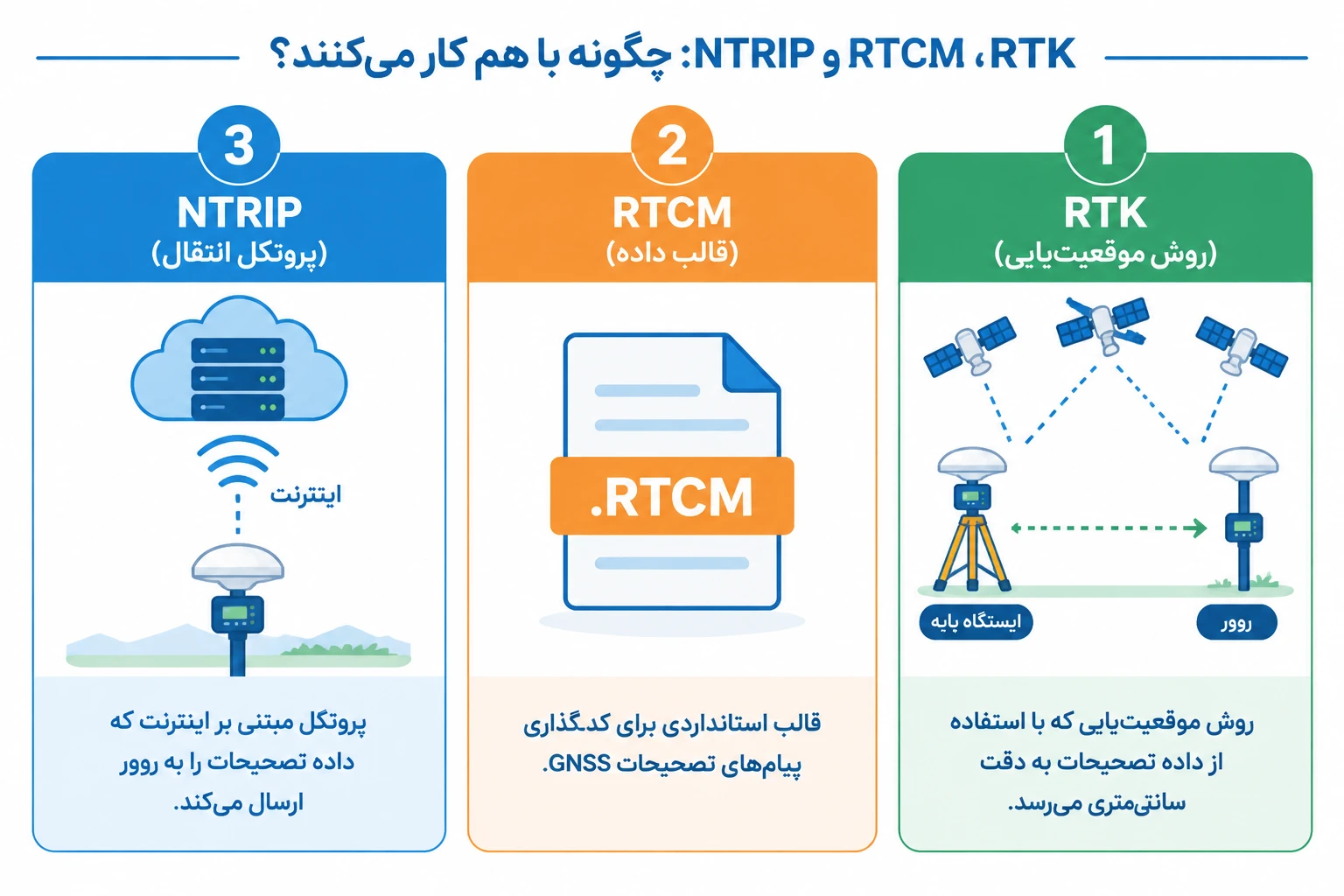

نقش NTRIP در برداشت RTK

وقتی در پروژه‌ای امکان استقرار Base اختصاصی (رادیویی) را نداریم، پروتکل NTRIP بستری برای دریافت تصحیحات از طریق اینترنت است. گیرنده‌ی شما با اتصال به سرورِ ارائه‌دهنده (Caster) مانند سامانه شمیم، تصحیحات را دریافت و با سیگنال‌های ماهواره‌ای ترکیب می‌کند تا به وضعیت Fix برسید.

پیش‌نیازهای اتصال (قبل از اعزام به سایت)

پیش از شروع کار، حتماً مستندات زیر را از سامانه یا مدیریت پروژه دریافت و در پروفایل گیرنده لحاظ کنید:

• مسیر تأمین اینترنت: مشخص کنید اینترنت از طریق ماژول داخلی (سیم‌کارت گیرنده) تأمین می‌شود یا از طریق کنترلر
• اطلاعات کستر (Caster): شامل آدرس IP، پورت، Username و Password.
• مانت‌پوینت (Mountpoint): دقت کنید که مانت‌پوینت انتخابی، دقیقاً با پروتکلِ گیرنده و نیازِ پروژه (مثلاً VRS یا Single Base) همخوانی داشته باشد.

برای بررسی تفاوت مانت پوینت ها میتوانید این مقاله را مطالعه کنید.

• پارامترهای مختصاتی: از تنظیمات صحیحِ بیضوی مبنا و سیستم تصویر مطمئن شوید.

۵ گام برای پیکربندی NTRIP و راه‌اندازی صحیح

۱. تثبیت موقعیت GNSS:

پس از روشن کردن دستگاه در فضای باز، اجازه دهید گیرنده قبل از اتصال اینترنتی، حداقلِ موقعیتِ Standalone را به دست آورد. اقدامِ زودهنگام برای اتصال در محیط‌های محصور، باعث اتلاف وقت در پروسه‌ی Handshakeِ پروتکل می‌شود.

۲. ارزیابی زیرساخت اینترنت:

پیش از عیب‌یابی در تنظیماتِ دستگاه، از کیفیتِ واقعیِ شبکه در محل پروژه اطمینان حاصل کنید. در نقاط کورِ مخابراتی، استفاده از NTRIP بهره‌وری را کاهش می‌دهد؛ در این شرایط، استفاده از بیس و روور رادیویی انتخابِ منطقی‌تری است.

۳. مدیریت پروفایل‌های اتصال:

برای هر پروژه، یک پروفایل مستقل تعریف کنید. به جای تغییرِ تنظیماتِ پروفایل‌های قبلی، از آن‌ها کپی بگیرید. این کار علاوه بر حفظ نظم کاری، دسترسی به تنظیماتِ موفقِ پروژه‌های گذشته را ممکن می‌سازد.

۴. ارسال صحیح موقعیت (Send GGA):

بسیاری از شبکه‌های CORS (به ویژه در پروتکل VRS) برای ارائه تصحیحاتِ بهینه، نیازمند دریافت مختصات حدودی روور هستند. اطمینان حاصل کنید که گزینه Send GGA فعال است. بعد از اتصال، تغییرات در حجم بسته‌های ارسالی و دریافتی را چک کنید؛ ثابت ماندن این اعداد به معنای قطعیِ تبادل داده است.

۵. اعتبارسنجی (Validation)؛ حلقه گمشده:

رسیدن به وضعیت Fix، تنها بخشی از کار است. قبل از شروع برداشت، حتماً روی حداقل یک یا دو نقطه معلوم (Control Point) صحت‌سنجی کنید. ارتباطِ سالمِ اینترنتی، ضامنِ دقتِ نهایی نیست؛ خطاهای ناشی از تعریفِ اشتباهِ ژئوئید یا سیستم تصویر، فقط با این کنترلِ میدانی مشخص می‌شوند.

NTRIP یا بیس و روور رادیویی؟

• NTRIP: گزینه‌ای اقتصادی و کارآمد برای پروژه‌هایی با پوشش اینترنت پایدار و در محدوده‌ی شبکه‌های CORS.
• بیس و روور رادیویی: انتخابِ اول برای مناطق کوهستانی، پروژه‌های خطی بدون پوشش شبکه و محیط‌هایی که نیازمند کنترلِ مستقیم بر روی ایستگاه مرجع هستیم.

در صورت بروز خطا چه کنیم؟

اگر اتصال با اختلال مواجه شد، پیش از تنظیمات کارخانه‌ گیرنده، این موارد را بررسی کنید:

1. متنِ خطای نرم‌افزار را بخوانید.
2. لیست مانت‌پوینت‌ها را مجدداً بارگذاری (Refresh) کنید.
3. پایداریِ اینترنتِ واسط (کنترلر یا مودم داخلی) را چک کنید.
4. در صورت نیاز با پشتیبانی گیرنده خود تماس بگیرید.

امیدوارم این نکات در پروژه‌های پیش‌ رو به کارتان بیاید. اگر درباره هرکدام از مراحل سوالی داشتید، خوشحال می‌شوم در بخش نظرات بحث کنیم.
