تحول نقشه‌برداری با واقعیت افزوده (AR)

 تحول نقشه‌برداری با واقعیت افزوده (AR)؛ چطور با تکنولوژی بصری، سرعت اجرای پروژه را چند برابر کنیم؟

در متدهای سنتی، پیاده‌سازی نقاط در پروژه‌های عمرانی یا نقشه‌برداری کاداستر، فرآیندی تکراری و اغلب خسته‌کننده بود: نگاه کردن به کنترلر، چک کردن اعداد فاصله و جهت، و تلاش برای پیدا کردن نقطه روی زمین. اما ظهور واقعیت افزوده (Augmented Reality – AR) در صنعت ژئودزی، این پارادایم را تغییر داده است. امروزه ، «پیاده‌سازی بصری» یا Visual Stakeout دیگر یک ایده فانتزی نیست، بلکه ابزاری برای کاهش خطای انسانی و افزایش راندمان کاری است.

واقعیت افزوده یا (AR) در نقشه‌برداری چیست؟

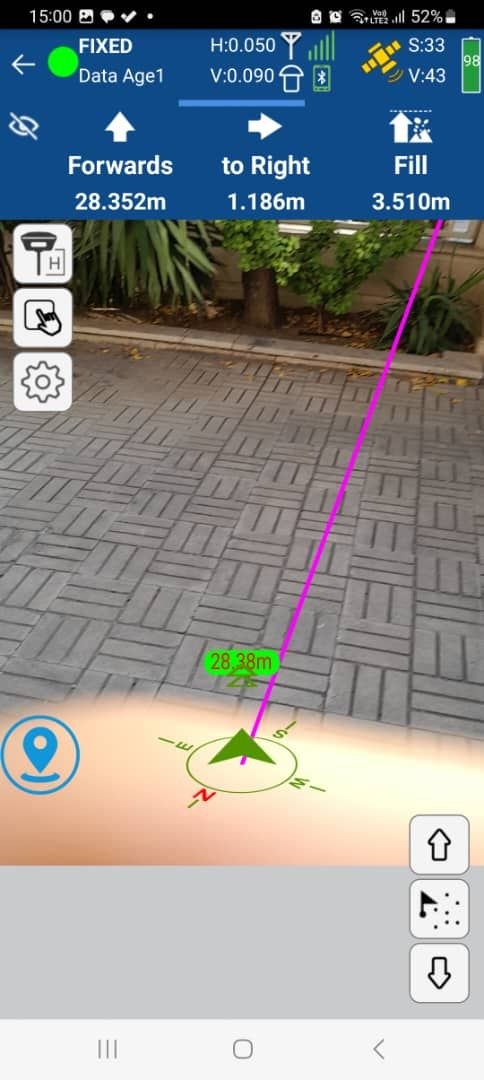

به‌طور فنی، واقعیت افزوده در نقشه‌برداری، تلفیق داده‌های برداری (Vector Data) با جریان ویدئویی زنده از محیط پیرامون است. در این فناوری، مختصاتِ طراحی‌شده در نرم‌افزار، بر اساس موقعیت دقیق GNSS و جهت‌گیری دستگاه (IMU)، روی صفحه نمایش به صورت گرافیکی “سنجاق” می‌شوند. این یعنی شما می‌توانید دقیقاً ببینید که نقطه مورد نظر شما در واقعیتِ فیزیکی در کجا قرار دارد، بدون آنکه نیاز باشد مدام اعدادِ روی کنترلر را تفسیر کنید.

 سخت‌افزار لازم برای واقعیت افزوده (AR) چیست؟

«تکنولوژی واقعیت افزوده در گیرنده های مولتی فرکانس ، ترکیبی از سخت‌افزارهای پیشرفته‌ای است که بتوانند دنیای واقعی را با دقت میلی‌متری با داده‌های دیجیتال ترکیب کنند. برای اینکه یک گیرنده GNSS بتواند قابلیت AR (Visual Stakeout) سخت افزاری را اجرا کند، به سه مولفه اصلی نیاز دارد:

۱. دوربین باکیفیت و پردازش تصویر: دوربین گیرنده باید بتواند تصویر محیط اطراف را با کمترین تاخیر (Latency) به کنترلر منتقل کند تا مهندس نقشه‌بردار، بلافاصله نقاط، خطوط و لایه‌های طراحی شده را روی تصویر زنده ببیند.

۲. سنسور IMU پیشرفته: بدون یک سنسور IMU قدرتمند و بدون تداخل مغناطیسی، واقعیت افزوده کارایی ندارد. این سنسور باید بتواند در هر لحظه، زوایای تِیلت (Tilt) گیرنده را محاسبه کند تا مدل سه‌بعدی دقیقاً روی زمینِ واقعی «قفل» شود.

۳. پردازشگر داخلی قوی: ادغامِ فیدِ تصویری (Video Feed) با داده‌های RTK نیازمند توان پردازشی بالایی است که فقط در گیرنده‌های نسل جدید مثل TOKNAV T50 دیده می‌شود. این گیرنده‌ها به گونه‌ای طراحی شده‌اند که با ترکیب سنسورهای حرکتی و دوربین اختصاصی، خستگی چشم نقشه‌بردار را در برداشت‌های طولانی کاهش می‌دهند.

کاربردهای عملیاتی AR: کجا به کار می‌آید؟

تکنولوژی AR صرفاً برای دیدن نیست؛ برای حل مسائل میدانی است:

• پیدا کردن زیرساخت‌های دفن شده: فرض کنید باید مسیر لوله‌کشی گاز یا کابل‌های برق را که قبلاً نقشه‌برداری شده، در زمین پیدا کنید. با AR، مسیر لوله‌ها روی تصویر محیط برای شما ترسیم می‌شود.
• کنترل فونداسیون: بررسی همپوشانی ابعادِ طراحی شده (نقشه CAD/BIM) با وضعیت موجود در سایت ساخت‌وساز، پیش از آنکه بتن‌ریزی انجام شود.
• نقشه‌برداری در محیط‌های شلوغ: در محیط‌های شهری که یافتن نقاط به دلیل موانع زیاد دشوار است، AR به نقشه‌بردار کمک می‌کند تا با دقت بصری به سمت هدف هدایت شود.

مزیت استراتژیک توکناو (TOKNAV): تکنولوژی AR بدون نیاز به تغییر دستگاه دست شما!

بسیاری از تجهیزات AR در بازار، متکی به دوربین سخت افزاری روی گیرنده هستند که هزینه تمام‌شده خرید گیرنده را برای شما بالا می‌برند. رویکرد ما در تجهیزات TOKNAV بر پایه Smartphone-Integrated AR است.

ما از تکنولوژی نرم افزاری AR که قابل استفاده روی کنترلر یا حتی گوشی شما است در کنار گیرنده‌های مولتی‌فرکانس توکناو استفاده می‌کنیم. نتیجه این ترکیب چیست؟

1. رابط کاربری آشنا: نقشه‌بردار به جای درگیری با منوهای پیچیده ، با رابطی کار می‌کند که برایش ساده و روان است.
2. کاهش هزینه‌های تجهیزات: نیاز به خرید گیرنده دارای AR ندارید
3. به‌روزرسانی سریع: چون نرم‌افزار روی گوشی شماست، به‌روزرسانی قابلیت‌های AR بسیار سریع‌تر انجام می‌شود.

 چرا برای خرید تکنولوژی AR، اوربیت ژئو انتخاب هوشمندانه‌ای است؟

مزیت انتخاب ما برای تامین تجهیزات

• پشتیبانی فنی تخصصی: ما فقط فروشنده نیستیم؛ تیم فنی ما در اوربیت ژئو به صورت اختصاصی آموزش‌های لازم برای استفاده از گیرنده های مولتی فرکانس و تکنولوژی های نوین از جمله قابلیت AR را به شما ارائه می‌دهد.
• تضمین اصالت و تکنولوژی روز: تمامی گیرنده‌های ارائه شده در سایت ما (از جمله سری T50) دارای استانداردهای جهانی هستند و ما مستقیماً کیفیت و قابلیت‌های سخت‌افزاری آن‌ها را تایید می‌کنیم.
• مشاوره خرید هدفمند: اگر برای پروژه‌های زیرساختی، شهری یا عمرانی نیاز به سیستم‌های AR دارید، کارشناسان ما به شما کمک می‌کنند تا تجهیزاتی متناسب با بودجه و نیاز پروژه‌تان انتخاب کنید.

تنوع تکنولوژی واقعیت افزوده (AR) در محصولات اوربیت ژئو

واقعیت افزوده در نقشه‌برداری یک قابلیت یکسان نیست؛ بلکه بسته به نیاز پروژه شما، می‌تواند در دو سطح اجرا شود: نرم‌افزاری و سخت‌افزاری. ما در اوربیت ژئو مفتخریم که اعلام کنیم تمامی گیرنده‌های GNSS موجود در سبد محصولات ما، به گونه‌ای طراحی شده‌اند که از قابلیت‌های واقعیت افزوده پشتیبانی می‌کنند تا هیچ نقشه برداری از این تکنولوژی روز دنیا بی‌بهره نماند.

۱. واقعیت افزوده نرم‌افزاری (Software-based AR):

در بسیاری از مدل‌های توکناو ، قابلیت AR از طریق ترکیب توان پردازشیِ کنترلر، سنسورهای IMU و قطب‌نمای داخلی گیرنده فعال می‌شود. در این روش، شما با استفاده از نرم‌افزار حرفه‌ای T-SURVEY ، داده‌ها و لایه‌های طراحی شده را روی نقشه دیجیتالِ محیط می‌بینید. این راهکار برای پروژه‌های عمومی و نقشه‌برداری‌های میدانی که به سرعت و دقت بالا نیاز دارند، بسیار ایده‌آل و مقرون‌به‌صرفه است.

۲. واقعیت افزوده سخت‌افزاری (Hardware-based AR):

برای پروژه‌هایی که دقت بصری (Visual Stakeout) و درک سه‌بعدی از محیط (مثل تاسیسات زیرزمینی یا نقشه‌برداری در سایت‌های پیچیده) اولویت دارد، ما گیرنده‌هایی را پیشنهاد می‌دهیم که مجهز به سخت‌افزار اختصاصی (دوربین‌های پیشرفته روی خود گیرنده) هستند. در این مدل‌ها مثل TOKNAV T50، دوربین مستقیماً تصاویر را پردازش کرده و واقعیت افزوده را با دقت میلی‌متری و بدون خطا روی محیط واقعی قفل می‌کند.

در اوربیت ژئو، هدف ما ساده کردنِ کارِ سخت نقشه‌برداری است. برای مشاوره بیشتر و دیدن قابلیت‌های عملیاتی گیرنده‌های مجهز به AR، می‌توانید مشخصات گیرنده TOKNAV T50 را در سایت ما مشاهده کنید و یا با کارشناسان ما در تماس باشید.

نتیجه‌گیری

استفاده از واقعیت افزوده در نقشه‌برداری، انتقال از «تفسیر داده‌های عددی» به «درک فضایی محیط» است. این تکنولوژی نه تنها ضریب خطای انسانی را به شدت کاهش می‌دهد، بلکه زمان لازم برای پیاده‌سازی نقاط را نیز تا ۳۰٪ بهبود می‌بخشد. اگر به دنبال ارتقای تکنولوژیک دفتر نقشه‌برداری خود هستید، راهکار مبتنی بر AR توکناو، هوشمندانه‌ترین و اقتصادی‌ترین مسیر برای ورود به دنیای نقشه‌برداری دیجیتال است.

سوالات متداول (FAQ)

• آیا دقت AR به اندازه خودِ گیرنده GNSS است؟

بله، AR صرفاً یک ابزار بصری برای راهنمایی شماست؛ مختصات دقیق همچنان توسط گیرنده GNSS (با دقت سانتی‌متری و میلی متری ) ثبت می‌شود. AR فقط سرعت رسیدن شما به آن نقطه را تضمین می‌کند.

• آیا AR روی هر گوشی هوشمندی کار می‌کند؟

قابلیت‌های AR در نرم‌افزار ما با اکثر گوشی‌های هوشمند میان‌رده به بالا که مجهز به حسگرهای حرکتی استاندارد هستند، سازگار است.

• آیا AR جایگزین نقشه‌برداری سنتی است؟

خیر، AR نقشه‌برداری را حذف نمی‌کند، بلکه آن را «بصری» و «سریع‌تر» می‌کند. شما همچنان به دقت GNSS برای ثبت نهایی مختصات نیاز دارید.
