پایان چالش‌های نقشه‌برداری با AR و گیرنده مولتی فرکانس لیزر سبز

اگر در زمینه نقشه‌برداری، راه‌سازی، ساختمان‌سازی یا امور ثبتی و کاداستر فعالیت می‌کنید، قطعاً با لحظاتی مواجه شده‌اید که برای ثبت یک نقطه مجبور شده‌اید جانتان را کف دست بگیرید؛ رفتن روی لبه پرتگاه یک گودبرداری عمیق، ایستادن لابلای ماشین‌ها در لاین سرعت اتوبان، یا وارد شدن به حریم زمین‌های دارای معارض! از طرفی، پیاده‌سازی نقاط با روش‌های سنتی (چپ، راست، جلو، عقب با راهنمایی دستیار) زمان و انرژی زیادی را هدر می‌دهد.

خوشبختانه با ورود نسل جدید گیرنده مولتی فرکانس لیزری و ترکیب آن با فناوری واقعیت افزوده (AR)، قواعد بازی کاملاً تغییر کرده است. در این مقاله قصد داریم به بررسی کاربرد جی‌پی‌اس‌های لیزری، مزایای پیاده‌سازی بصری و معرفی یکی از برترین مدل‌های روز دنیا یعنی گیرنده مولتی فرکانس لیزری TOKNAV T50 بپردازیم تا ببینیم چرا خرید گیرنده لیزری هوشمندانه‌ترین سرمایه‌گذاری برای هر نقشه‌بردار است.

گیرنده مولتی فرکانس لیزری چطور کار می‌کند؟

تا پیش از این، برای برداشت هر نقطه با گیرنده‌های GNSS حتماً باید نوک ژالن دقیقاً روی نقطه هدف قرار می‌گرفت و ژالن با تراز کروی کاملاً قائم می‌شد. اما جی پی اس لیزری (Laser RTK Receiver) این معادله را به هم زده است.

در این سیستم، ماژول فاصله‌یاب لیزری پرقدرت با سنسور تیلت IMU و بورد ماهواره‌ای ادغام شده است. گیرنده با اندازه‌گیری فاصله و زاویه دقیق پرتو لیزر نسبت به موقعیت آنتن، مختصات سه‌بعدی (X, Y, Z) نقطه هدف را در کسری از ثانیه محاسبه می‌کند؛ بدون آن‌که نیاز باشد حتی یک قدم به سمت نقطه بردارید!

۴ سناریوی کاربردی: لیزر در کارگاه چه مشکلی را حل می‌کند؟

شاید بپرسید کاربرد عملی لیزر در اندازه‌گیری‌های روزمره چیست؟ در ادامه ۴ مثال واقعی از کارگاه را مرور می‌کنیم تا بهتر با کاربرد گیرنده مولتی فرکانس لیزری آشنا شویم :

 ۱. برداشت ترانشه‌ها و گودبرداری‌های خطرناک

سقوط دیواره‌های خاکی و سست در پروژه‌های نیلینگ و پایدارسازی گود، تهدیدی جدی برای ایمنی است. با یک گیرنده مولتی فرکانس لیزری، بدون نیاز به ورود به کف گود یا نزدیک‌شدن به دیواره، در منطقه‌ای امن در بالای تاج گود می‌ایستید و تنها با تاباندن لیزر به پاشنه یا دیواره، مختصات دقیق را ثبت می‌کنید.

 ۲. مناطق پرتردد ترافیکی و بزرگراه‌ها

برداشت آکس جاده، گاردریل‌ها و جزیره‌های میانی اتوبان‌ها معمولاً مستلزم بستن لاین یا پذیرش ریسک بالای تصادف است. با جی‌پی‌اس لیزری، اپراتور در پیاده‌رو یا شانه امن خاکی می‌ایستد و تمامی خطوط و عوارض وسط اتوبان را از فاصله دور هدف‌گیری می‌کند.

 ۳. ارتفاعات، تیرها و سازه‌های بلند

برداشت نبش کنسول‌ها، ارتفاع زیر پل‌ها، کابل‌های انتقال برق و تیرآهن‌های مرتفع سازه همیشه نیازمند داربست یا استفاده از توتال استیشن‌های سنگین بود. لیزر این امکان را به شما می‌دهد که با یک گیرنده مولتی فرکانس، نقاط مرتفع را با سرعت بالا برداشت کنید.

 ۴. املاک محصور، درب‌بسته و اراضی نظامی

در پروژه‌های کاداستر و ثبتی، بارها پیش می‌آید که درب ملکی قفل است، سگ نگهبان دارد یا اجازه ورود به حریم خصوصی صادر نمی‌شود. با نشانه‌روی لیزر سبز از پشت نرده‌ها و فنس‌ها، کنج بنا و شکستگی‌های مرزی را بدون ورود غیرمجاز برداشت نمایید.

پیاده‌سازی نقاط با فناوری AR (واقعیت افزوده)؛ خداحافظی با سردرگمی در سایت!

یکی دیگر از جذاب ترین بخش‌های گیرنده‌های نوین، پیاده‌سازی با AR (Augmented Reality Stakeout) است. اگر پیاده‌سازی سنتی را تجربه کرده باشید، می‌دانید پیدا کردن نقطه با خیره شدن به جهت قطب‌نما چقدر کلافه‌کننده است.

اما در پیاده‌سازی AR:

1. نمایش زنده در دوربین: تصویر زنده محیط روی صفحه کنترلر به نمایش درمی‌آید.
2. هدایت با فلش‌های سه‌بعدی: یک فلش سه‌بعدی متحرک روی سطح زمین، مسیر دقیق گام برداشتن را مشخص می‌کند.
3. پرچم هدف مجازی: با نزدیک شدن به نقطه، یک علامت مجازی درست روی زمین ظاهر می‌شود و ژالن را بدون هیچ معطلی دقیقاً روی نقطه هدف قرار می‌دهید.

نتیجه؟ افزایش ۳ برابری سرعت پیاده‌سازی و به حداقل رسیدن خستگی در پروژه‌های سنگین جاده‌ای و ساختمانی.

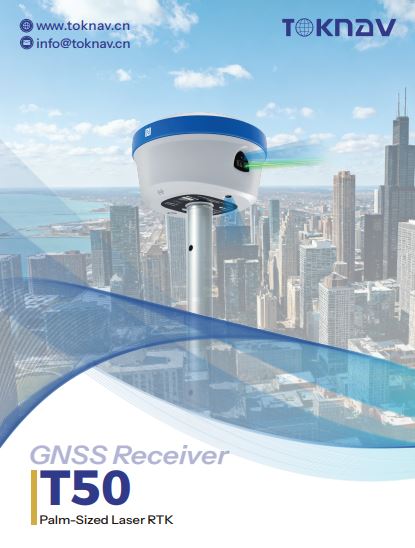

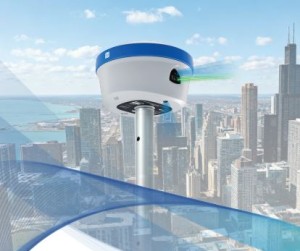

گیرنده مولتی فرکانس TOKNAV T50؛ نهایت قدرت لیزر و AR در یک گیرنده با وزن کم

اگر به دنبال دستگاهی هستید که تمام قابلیت‌های فوق را بدون نقص در اختیارتان بگذارد و نمی‌خواهید هزینه‌های سرسام‌آور برندهای قدیمی را بپردازید، گیرنده مولتی فرکانس TOKNAV T50 همان انتخابی است که کارتان را زیر و رو می‌کند.

چرا نقشه‌برداران حرفه‌ای TOKNAV T50 را انتخاب می‌کنند؟

• برد لیزر سبز تا ۱۰۰ متر: مجهز به لیزر سبز Class 3R با دید فوق‌العاده در نور شدید آفتاب و دقت سه‌بعدی کمتر از ۲.۵ سانتی‌متر.(*دقت در گیرنده مولتی فرکانس نسبی می باشد)
• دوربین دوگانه (کمکی لیزر + AR): مجهز به دوربین اختصاصی AR با زاویه فوق‌عریض بدون اعوجاج، همراه با دوربین مگاپیکسلی زوم برای هدف‌گیری میلی‌متری لیزر از راه دور.
• بورد پیشرفته ۱۴۰۸ کاناله: سازگار با تمامی سامانه‌های ماهواره‌ای (GPS, BeiDou, Galileo, GLONASS) و فیکس پایدار و لحظه‌ای حتی در دره‌های شهری و زیر پوشش گیاهی متراکم.
• سنسور تیلت IMU نسل جدید (تا ۶۰ درجه): بدون نیاز به کالیبراسیون و کاملاً مصون در برابر تداخلات مغناطیسی، با خطای زیر ۲ سانتی‌متر.
• فوق‌العاده سبک و جیبی: وزن این گیرنده تنها ۷۷۰ گرم است و با بدنه آلیاژ منیزیم و استاندارد نفوذناپذیری IP68، در برابر سخت‌ترین ضربه‌ها، گردوغبار و آب مقاومت کامل دارد.
• رادیو داخلی + مودم 4G قدرتمند: فرکانس رادیویی ۴۰۳ تا ۴۷۳ مگاهرتز استاندارد سازمان تنظیم مقررات با برد رادیویی 15 کیلومتری پوشش تمام فرکانس‌های رادیویی رایج کارگاهی به همراه اتصال مستقیم به سامانه‌های شمیم و هدی.

💡 یک توصیه دوستانه: اگر پروژه‌هایی با سرعت بالا دارید و حفظ سلامت و امنیت جانی در کارگاه برایتان اولویت است، کار با گیرنده‌های فاقد لیزر و AR صرفاً هدر دادن زمان و انرژی است. گیرنده مولتی فرکانس لیزری توکناو T50 این امکان را به شما می‌دهد که یک‌تنه، سریع‌تر از روش های سنتی کار کنید.

جدول مقایسه روش سنتی با گیرنده مولتی فرکانس لیزری TOKNAV T50

سوالات متداول (FAQ)

۱. آیا نور لیزر گیرنده مولتی فرکانس در روز و زیر آفتاب دیده می‌شود؟

بله؛ گیرنده توکناو T50 از ماژول لیزر سبز رنگ با طول موج ۵۲۰ نانومتر استفاده می‌کند. چشم انسان حساسیت بسیار بالاتری به طیف نور سبز دارد و همراهی آن با دوربین کمکی روی صفحه نمایش، پیدا کردن نقطه لیزر را حتی در آفتاب تند بسیار آسان می‌کند.

۲. آیا برای کار با تیلت سنسور IMU نیاز به کالیبراسیون دستی است؟

خیر؛ سنسورهای نسل جدید به کار رفته در T50 بدون نیاز به تکان دادن ژالن یا کالیبراسیون میدانی عمل می‌کنند و خطوط انتقال برق یا سازه‌های فلزی نیز هیچ اختلالی در عملکرد آن ایجاد نمی‌کنند.

۳. برای پیاده‌سازی با AR به چه تجهیزاتی نیاز داریم؟

فقط خود گیرنده مولتی فرکانس لیزری T50 و نرم‌افزار (کنترلر) آن! تمامی پردازش تصویر و واقعیت افزوده به‌صورت زنده و پیوسته روی کنترلر یا گوشی همراه شما انجام می‌شود.

📞 مشاوره و خرید گیرنده لیزری TOKNAV T50

اگر می‌خواهید برای پروژه‌های جدیدتان یک قدم از بقیه جلوتر باشید و با بیشترین سرعت ممکن برداشت و پیاده‌سازی کنید، اطلاعات گیرنده مولتی فرکانس لیزری T50 را از این صفحه بخوانید و برای دریافت مشاوره فنی بیشتر، استعلام قیمت به‌روز و خرید گیرنده لیزری TOKNAV T50، همین حالا با کارشناسان ما تماس بگیرید.

09104003703 مهندس علیرضا نوزادی مشاور و مدرس تخصصی GNSS
