پارامترهای مؤثر در دقت گیرنده‌های GPS: تعداد ماهواره‌های ردیابی‌شده در برداشت RTK

دقت و صحت بالا در پروژه‌های نقشه‌برداری، کاداستر و مهندسی عمران، مرز میان یک پروژه موفق و یک خسارت سنگین مالی است. امروزه روش کینماتیک آنی (Real-Time Kinematic)  یا به اختصار برداشت RTK با استفاده از گیرنده‌های مولتی فرکانس GNSS، به استاندارد طلایی تعیین موقعیت سانتی‌متری تبدیل شده است.

اما آیا تا به حال در نرم‌افزار کنترلر گیرنده خود به اعدادی مثل 59/45 برخورد کرده‌اید؟ تفاوت ماهواره‌های ردیابی‌شده (Tracked) با ماهواره‌های استفاده‌شده (Used) چیست؟ در این مقاله تخصصی، به بررسی علمی یکی از مهم‌ترین پارامترهای مؤثر بر دقت گیرنده‌های GPS، یعنی تعداد و وضعیت ماهواره‌های GNSS در برداشت RTK و علت حذف برخی سیگنال‌ها می‌پردازیم.

۱. نحوه عملکرد RTK و اهمیت حیاتی «ماهواره‌های مشترک»

در برداشت RTK، گیرنده متحرک (Rover) برای حل ابهام فاز موج حامل (Carrier-Phase Ambiguity Resolution) و رسیدن به وضعیت فیکس (Fix) پایدار، به داده‌های یک ایستگاه مرجع (مانند ایستگاه‌های Base محلی یا سامانه‌های شبکه‌ای نظیر سامانه شمیم، هدی یا سمت) نیاز دارد.

فرمول ریاضی تعیین موقعیت تفاضلی RTK مبتنی بر تفاضل دوگانه (Double-Differencing) سیگنال‌هاست. این یعنی محاسبات مختصات دقیق، تنها و تنها روی ماهواره‌های مشترکی انجام می‌شود که به طور همزمان توسط هر دو گیرنده (بیس و روور) دیده و ردیابی شوند.

• ایستگاه‌های مرجع دائمی (CORS): معمولاً در موقعیت‌هایی با دید افق کاملاً باز (Skyline ایده‌آل) و آنتن‌های چوک‌رینگ نصب می‌شوند؛ بنابراین بالاترین تعداد ماهواره ممکن از منظومه‌های مختلف (GPS, GLONASS, Galileo, BeiDou, QZSS) را ردیابی می‌کنند.
• گیرنده روور (Rover): در شرایط میدانی واقعی کار می‌کند؛ گاهی در مجاورت ساختمان‌های بلند (شهری)، دیواره‌های ترانشه، مناطق جنگلی یا دکل‌های فشار قوی. در نتیجه، دید آسمانی آن ممکن است به شدت محدود شود.

اختلاف در تعداد ماهواره‌های قابل رؤیت میان روور و ایستگاه مرجع ، اولین زنگ خطر برای کاهش دقت هندسی و تأخیر در فیکس شدن است.

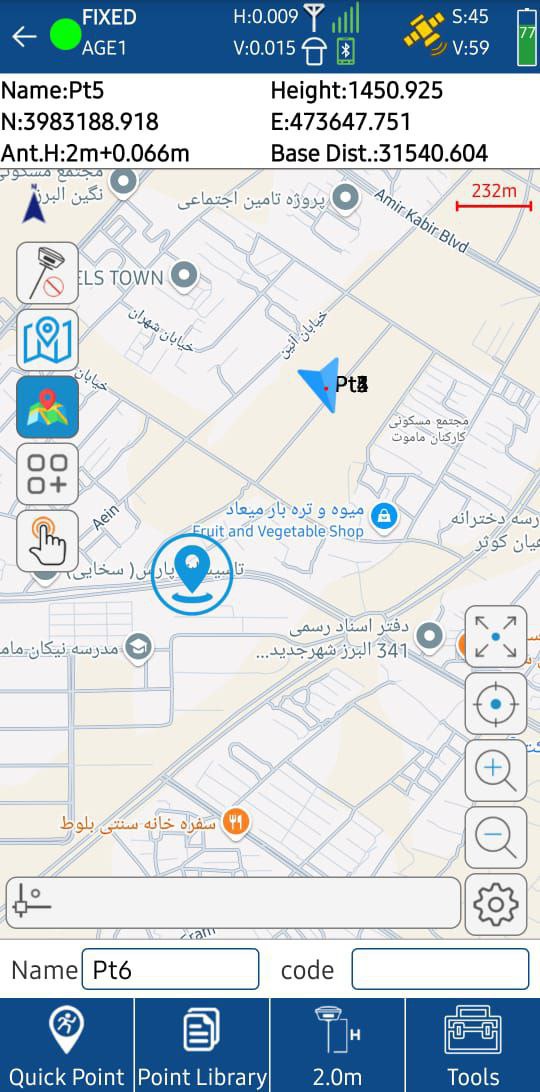

۲. تفسیر اعداد کنترلر: ماهواره‌های ردیابی‌شده (V) در برابر استفاده‌شده (S)

هنگام کار با نرم‌افزارهای GNSS، معمولاً دو مؤلفه عددی برای ماهواره‌ها نمایش داده می‌شود (برای مثال در نوار وضعیت بالای نرم‌افزار):

Satellites: 59/45 یا V=59 , S=45

• عدد اول (V یا Tracked): تعداد کل ماهواره‌هایی است که گیرنده در آسمان مکان‌یابی کرده و فرکانس‌های اولیه آن‌ها را Track نموده است.
• عدد دوم (S یا Used): تعداد ماهواره‌هایی است که سیگنال آن‌ها کیفیت و شرایط لازم را برای ورود به ماتریس محاسبات و معادلات تفاضلی تعیین موقعیت آنی دارا بوده است.

قانون طلایی در RTK: هر چه فاصله و گپ بین این دو عدد کمتر باشد، پایداری، اطمینان‌پذیری (Reliability) و دقت مختصات نهایی به طور چشمگیری بالاتر خواهد بود.

۳. چرا ماهواره‌های ردیابی‌شده از محاسبات حذف می‌شوند؟

شاید این سوال برایتان پیش بیاید که اگر گیرنده ماهواره‌ای را می‌بیند، چرا از آن در حل مختصات استفاده نمی‌کند؟ الگوریتم‌های پردازش RTK به طور خودکار سیگنال‌های معیوب را فیلتر و حذف (Drop) می‌کنند. دلایل اصلی این اتفاق عبارتند از:

الف) نسبت سیگنال به نویز پایین (SNR / C/N0)

سیگنال‌های ارسالی از ماهواره‌ها بسیار ضعیف به زمین می‌رسند (حدود W 10^ -16). اگر مانعی مثل شاخ و برگ خیس درختان یا تداخلات رادیویی سر راه باشد، توان سیگنال نسبت به نویز افت می‌کند. کنترلرها معمولاً سیگنال‌های با نسبت C/N0​ کمتر از ۳۲ تا ۳۵ دسی‌بل-هرتز (dB-Hz) را از محاسبات خارج می‌کنند.

ب) زاویه ارتفاعی کم (Low Elevation Cut-off)

ماهواره‌هایی که نزدیک به خط افق قرار دارند (معمولاً زاویه کمتر از ۱۰ الی ۱۵ درجه)، سیگنال‌هایشان ضخامت بسیار بیشتری از لایه‌های تروپوسفر و یونوسفر را طی می‌کند. این ماهواره‌ها مستعد خطاهای اتمسفری سنگین هستند و معمولاً توسط ماسک زاویه‌ای (Mask Angle) گیرنده حذف می‌شوند.

ج) پدیده خطای چندمسیرگی (Multipath)

در نزدیکی ساختمان‌های شیشه‌ای، سنگ‌تراش‌ها یا بدنه‌های فلزی، سیگنال ماهواره قبل از رسیدن به آنتن گیرنده، منعکس می‌شود. الگوریتم‌های هوشمند گیرنده متوجه اختلاف فاز غیرعادی ناشی از انعکاس شده و ماهواره مربوطه را Reject می‌کنند تا دقت خراب نشود.

د) لغزش فاز و عدم قفل طولانی‌مدت (Cycle Slip)

اگر گیرنده برای کسری از ثانیه پیوستگی فاز یک سیگنال را گم کند، تا زمان رفع ابهام مجدد، آن ماهواره از چرخه محاسبات فیکس کنار گذاشته می‌شود.

۴. چه زمانی اختلاف این دو عدد خطرناک و نگران‌کننده است؟

اگر در شرایط باز و بدون چالش میدانی مشاهده کردید که:

• بیش از ۳۰ تا ۵۰ درصد ماهواره‌های ردیابی‌شده در محاسبات استفاده نمی‌شوند؛
• یا به عنوان مثال از ۳۵ ماهواره ردیابی‌شده، تنها ۱۲ یا ۱۴ ماهواره در حال استفاده است؛

باید فوراً به کیفیت مختصات شک کنید! حتی اگر کنترلر علامت سبز Fix را نشان دهد، ممکن است با پدیده فیکس اشتباه (False Fix / Ambiguity Fix Error) مواجه باشید که خطایی در حد چند سانتی‌متر تا چند دسی‌متر ایجاد می‌کند.

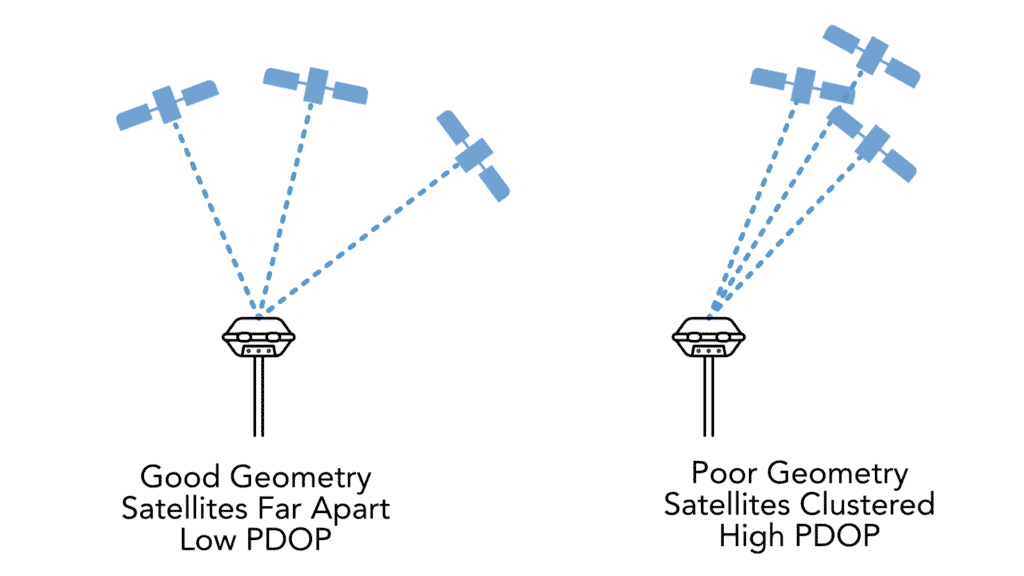

رابطه تعداد ماهواره‌ها با شاخص PDOP

صرفاً «تعداد» ماهواره‌ها کافی نیست؛ بلکه چیدمان هندسی ماهواره‌ها در آسمان (که با شاخص PDOP یا کاهش دقت موقعیت سنجیده می‌شود) اهمیت دارد. افزایش تعداد ماهواره‌های استفاده‌شده از منظومه‌های مختلف باعث توزیع فضایی بهتر و در نتیجه کاهش عدد PDOP (ایده‌آل زیر ۲) و افزایش دقت میلی‌متری خواهد شد.

۵. مزیت رقابتی گیرنده‌های توکناو (TOKNAV) با الگوریتم G-RTK

در محیط‌های چالشی مثل جنگل یا فضاهای شهری با ساختمان های بلند، قدرت بُرد پردازشی و فیلترهای کالمن گیرنده تعیین‌کننده است.

گیرنده‌های مولتی‌فرکانس برند توکناو (TOKNAV) (مجهز به بردهای پیشرفته و مدرن) با بهره‌گیری از الگوریتم اختصاصی G-RTK:

1. بهینه‌سازی حداکثری سیگنال‌ها: سیگنال‌های تضعیف‌شده را با تکنیک‌های پیشرفته حذف نویز نجات می‌دهند و مانع از حذف بی‌دلیل ماهواره‌ها می‌شوند.
2. کمترین اختلاف بین V و S: در چالش‌برانگیزترین شرایط نیز بیشترین بهره‌برداری را از منظومه‌های BeiDou-3، Galileo، GPS و GLONASS دارند.
3. سرعت فیکس فوق‌العاده (TTFF) و تثبیت پایداری: مقاومت بی‌نظیر در برابر پدیده Multipath مانع از پرش مختصات در مجاورت موانع بلند می‌شود. برای آشنایی بیشتر با مفهوم TTFF مقاله زیر را مطالعه کنید.


   زمان راه‌اندازی اولیه یا TTFF (Time to First Fix) چیست؟

۶. چک‌لیست کاربردی نقشه‌بردار در مواجهه با افت ماهواره‌ها

در جدول زیر اقداماتی که در زمان افت تعداد ماهواره‌های استفاده‌شده باید انجام دهید، خلاصه شده است:

جمع‌بندی و نتیجه‌گیری

در برداشت‌های دقیق RTK، تنها به سبز شدن آیکون FIX در کنترلر اکتفا نکنید. همواره چشمتان به نسبت ماهواره‌های Tracked به Used و عدد PDOP باشد. انتخاب یک گیرنده مولتی‌فرکانس مدرن با موتور پردازش کارآمد (مثل گیرنده‌های توکناو)، خیال شما را از بابت صحت مختصات برداشت‌شده و عدم نیاز به دوباره‌کاری در پروژه‌ها راحت می‌کند.

سوالات متداول

۱. حداقل چه تعداد ماهواره برای برداشت دقیق RTK نیاز است؟

از نظر ریاضی حداقل ۵ ماهواره مشترک با ایستگاه مرجع برای فیکس شدن لازم است، اما در استانداردهای مهندسی مدرن برای تضمین صحت سانتی‌متری، حضور حداقل ۱۵ تا ۲۰ ماهواره مشترک در ۴ منظومه مختلف توصیه می‌شود.

۲. چرا گاهی عدد ماهواره‌های ایستگاه شمیم با گیرنده ما فرق دارد؟

ایستگاه‌های شمیم در نقاط مرتفع شهری با دید ۳۶۰ درجه و آنتن‌های پیشرفته قرار دارند؛ در حالی که روور ممکن است در کوچه یا مجاورت درختان با زاویه انسداد بالا کار کند.

۳. آیا افزایش ماهواره‌ها همیشه به معنای دقت بیشتر است؟

لزوماً خیر؛ کیفیت سیگنال (SNR) و چیدمان هندسی ماهواره‌ها در سراسر آسمان (PDOP پایین) از تعداد خام ماهواره‌ها اهمیت بیشتری دارد.
