کدام پروتکل دریافت تصحیحات بهتر است؟

پروتکل های تک ایستگاهی و شبکه در سامانه شمیم و شمیم پلاس؛ راهنمای جامع RTK و NRTK

سامانه شمیم (شبکه مدیریت یکپارچه مالکیت) و نسخه به‌روزشده آن یعنی شمیم پلاس، ستون فقرات تعیین موقعیت کاداستر و نقشه‌برداری در ایران هستند. مهندسان نقشه‌بردار روزانه برای ارسال مختصات دقیق به کاداستر با استفاده از اینترنت سیم‌کارت و بستر NTRIP به این سرورها متصل می‌شوند.

اما وقتی در نرم‌افزار کنترلر (مثل Toknav Survey یا SurvX) لیست مانت‌پوینت‌ها (Mountpoints) را باز می‌کنید، با نام‌هایی مثل Nearest، VRS، iMAX یا FKP مواجه می‌شوید. تفاوت رویکرد تک ایستگاهی با شبکه (NRTK) چیست و در هر پروژه باید کدام‌یک را انتخاب کرد؟

در این مقاله، دو متدولوژی اصلی RTK اینترنتی را با هم مقایسه می‌کنیم.

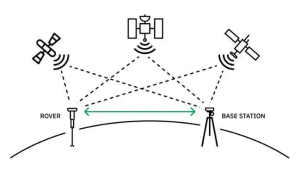

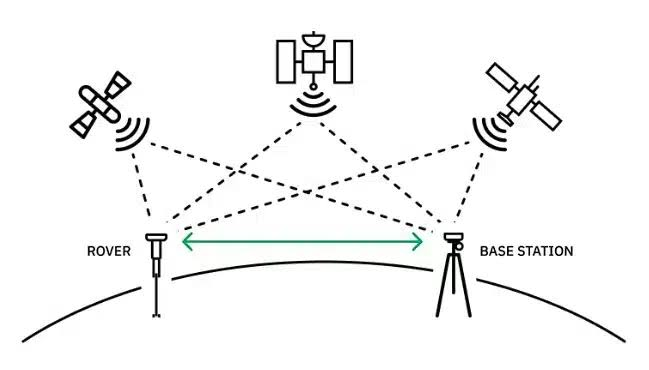

۱. رویکرد RTK تک ایستگاهی (Single Base / Nearest)

روش تک ایستگاهی، سنتی‌ترین حالت استفاده از تصحیحات اینترنتی است:

• نحوه عملکرد: هنگامی که مانت‌پوینت Nearest را انتخاب می‌کنید، گیرنده شما مختصات تقریبی خود را (به فرمت NMEA GGA) به سرور شمیم ارسال می‌کند. سرور نزدیک‌ترین ایستگاه فیزیکی دائمی (CORS) فعال را انتخاب کرده و تصحیحات خام همان تک‌ایستگاه را بدون دستکاری برای شما می‌فرستد.
• شبیه‌سازی بیس و روور رادیویی: این متد دقیقاً مشابه زمانی است که یک ایستگاه بیس فیزیکی روی سه‌پایه مستقر کرده‌اید، با این تفاوت که ارسال دیتا به جای رادیوی UHF، از طریق اینترنت انجام می‌شود.
• نقاط قوت: محاسبات بسیار ساده و سبک برای پردازشگر گیرنده.
• محدودیت اصلی: افت تصاعدی دقت با افزایش فاصله از ایستگاه (طول خط مبنا یا Baseline). در فاصله‌های بیش از ۳۰ الی ۴۰ کیلومتری از ایستگاه مبنا، به دلیل اختلاف شرایط یونوسفر و تروپوسفر، زمان فیکس طولانی شده یا فیکس کاذب رخ می‌دهد.

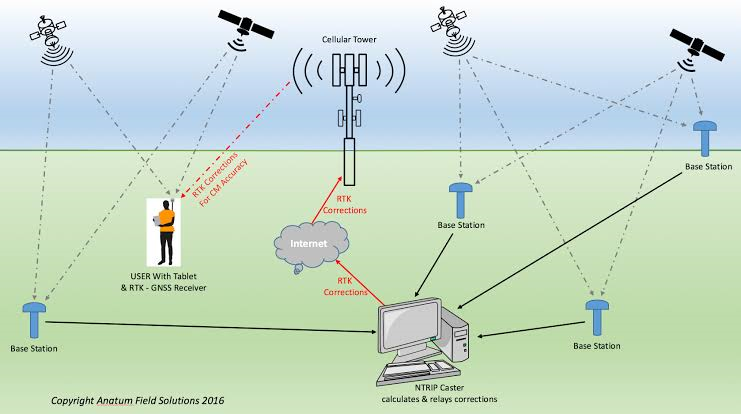

۲. رویکرد Network RTK (NRTK)

در مناطقی که چندین ایستگاه CORS پوشش مشترک دارند، به جای استفاده از یک تک ایستگاه، از شبکه ایستگاه‌ها استفاده می‌شود:

• نحوه عملکرد: سرور مرکزی شمیم اطلاعات هم‌زمان چند ایستگاه (معمولاً حداقل ۳ تا ۴ ایستگاه اطراف منطقه) را تحلیل می‌کند. سرور اثر خطاهای اتمسفری (یونوسفر و تروپوسفر) و خطاهای مداری ماهواره‌ها را در کل پهنه شبکه مدل‌سازی ریاضی کرده و تصحیحات پیوسته تولید می‌کند.
• روور چه چیزی دریافت می‌کند؟ روور شما با یک پورت اینترنت به سرور متصل است، اما دیتا حاصل ترکیب بهینه مشاهدات کل شبکه است، نه فقط یک تک‌ایستگاه.

۳. بررسی متدهای پرکاربرد NRTK: تفاوت VRS و iMAX

در جدول مانت‌پوینت‌های سامانه‌هایی مثل شمیم و شمیم پلاس، چند نام شناخته‌شده دیده می‌شود:

الف) روش ایستگاه مجازی یا VRS (Virtual Reference Station)

• این فناوری (ابداع کمپانی تریمبل) یکی از محبوب‌ترین روش‌هاست.
• سرور شمیم پس از دریافت موقعیت تقریبی گیرنده شما، یک ایستگاه مبنای مجازی در چند متری یا چند صد متری گیرنده شما در دیتابیس خود خلق می‌کند!
• گیرنده شما تصور می‌کند یک ایستگاه بیس واقعی با بیس‌لاین صفر یا بسیار کوتاه دقیقاً در کنار آن قرار دارد. این کار باعث می‌شود دقت و سرعت فیکس بسیار بالا برود.

ب) روش iMAX (Individualized Master-Auxiliary)

• توسعه‌یافته بر پایه استانداردهای لایکا (Leica)؛
• برخلاف VRS که ایستگاه ساختگی و مجازی تعریف می‌کند، در iMAX تصحیحات مدل‌شده کل شبکه روی داده‌های یک ایستگاه مرجع واقعی فیزیکی (نزدیک‌ترین ایستگاه) اعمال شده و برای گیرنده ارسال می‌شود. مزیت این روش حفظ اصالت مشاهدات فیزیکی است.

۴. مقایسه جامع: تک ایستگاهی (Nearest) در برابر شبکه (NRTK)

۵. کدام مانت‌پوینت را در گیرنده انتخاب کنیم؟

1. اگر داخل محدوده شهری یا بین چند ایستگاه شمیم هستید:قطعاً مانت‌پوینت‌های شبکه مانند VRS یا iMAX اولویت اول هستند، چون سرعت فیکس بالاتر، دقت مسطحاتی و ارتفاعی همگن‌تر و خطای اتمسفری کمتری به شما می‌دهند.
2. اگر در حاشیه استان، مرز یا خارج از سلول شبکه قرار دارید:اگر بیرون از مثلث ایستگاه‌های شمیم باشید، مدل شبکه ممکن است دچار خطا شود. در این شرایط، سوئیچ کردن روی مانت‌پوینت Nearest یا انتخاب مستقیم تک‌ایستگاه، پایداری بهتری در اختیارتان می‌گذارد.

سازگاری و عملکرد با گیرنده‌های TOKNAV

گیرنده‌های مدرن برند توکناو (از جمله T10 Pro، T20 Pro و T5 Lite) با بهره‌گیری از بورد چندکاناله مجهز به پردازش هم‌زمان تمامی منظومه‌های ماهواره‌ای (GPS, GLONASS, Galileo, BeiDou)، سازگاری کاملی با انواع استریم‌های RTCM 3.x در پروتکل‌های VRS و Nearest دارند.

الگوریتم‌های پیشرفته فیلترینگ این گیرنده‌ها حتی در فواصل طولانی و شرایط یونوسفری نامساعد، امکان حفظ وضعیت Fix را در کمترین زمان با سامانه شمیم و شمیم پلاس میسر می‌سازند.
