چرا گیرنده GNSS روی نقشه پرش دارد و فرودگاه را نشان می‌دهد؟تداخل امواج رادیویی چیست؟
تا به حال سر پروژه پیش آمده که گیرنده مولتی فرکانس شما ناگهان مختصات بسیار پرت نشان دهد، روی نقشه مدام جابه‌جا شود یا حتی موقعیت مکانی شما را کیلومترها دورتر (مثلاً وسط یک فرودگاه ) ثبت کند؟
این پرش‌های ناگهانی و عدم فیکس شدن، در اغلب موارد به دلیل وجود جمر (Jammer) و تداخل امواج رادیویی در منطقه است. جمرها با ارسال سیگنال‌های نویز شدید، مانع از رسیدن سیگنال‌های سالم ماهواره‌ای به آنتن گیرنده می‌شوند و الگوریتم‌های موقعیت‌یابی را مختل می‌کنند.
تداخل امواج رادیویی (RFI) در نقشه‌برداری چیست و چطور رخ می‌دهد؟
سیگنال‌هایی که از ماهواره‌های GNSS در فاصله بیش از ۲۰ هزار کیلومتری به زمین می‌رسند، توان بسیار ناچیزی دارند (در حد یک سیگنال فوق‌العاده ضعیف). بنابراین، هرگونه موج رادیویی قدرتمند در محیط می‌تواند روی این سیگنال‌ها «سایه» بیندازد و گیرنده را گیج کند.

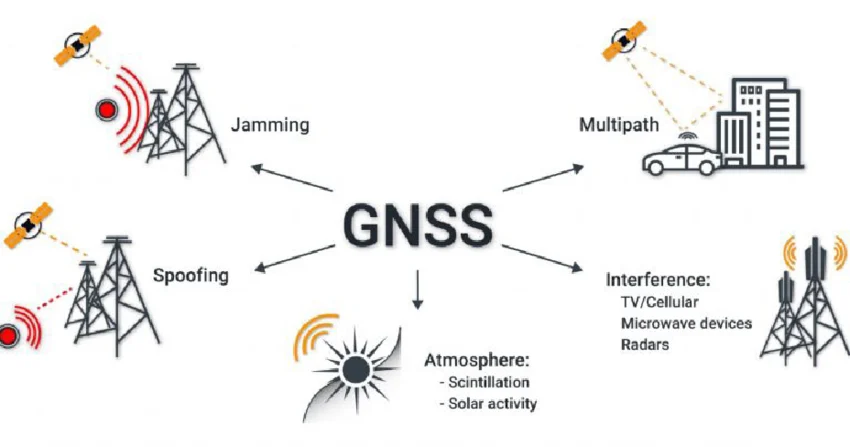

تداخل امواج رادیویی (Radio Frequency Interference) معمولاً به دو شکل در پروژه‌ها به وجود می‌آید:
۱. تداخل‌های غیرعمدی و صنعتی:
دکل‌های مخابراتی فشارقوی، آنتن‌های رادیویی شهری، کابل‌های انتقال برق فشارقوی، رادارهای هواشناسی یا فرودگاهی و حتی مودم‌ها و بیسیم‌های پرقدرت کارگاهی می‌توانند هارمونیک‌هایی تولید کنند که روی باند فرکانسی گیرنده (مثل L1, L2, L5) نویز شدیدی می‌اندازند.
۲. تداخل‌های عمدی (جمرها و اسپوفرها):
دستگاه‌های جمر (Jammer) با انتشار نویز با توان بالا روی فرکانس‌های ماهواره‌ای، عملاً ارتباط گیرنده را کور می‌کنند (Blocking). نوع پیشرفته‌تر آن اسپوفینگ (Spoofing) است که سیگنال جعلی و فریبنده تولید می‌کند؛ دلیل اینکه گیرنده شما ناگهان مختصات یک فرودگاه یا صدها متر آن‌طرف‌تر را نشان می‌دهد، همین ارسال داده‌های ساختگی توسط سامانه‌های اختلال است!
نتیجه این تداخل‌ها چیست؟
- افت شدید نسبت سیگنال به نویز (SNR یا C/N0)
- پرش موقعیت و خارج شدن گیرنده از حالت Fix به Single یا DGPS
- ثبت خطاهای فاحش چند متری تا چند کیلومتری در نقاط پیاده‌سازی و برداشت
گیرنده‌های آنتی‌جمینگ چطور خطای جمر را مهار می‌کنند؟
در مواجهه با تداخل امواج رادیویی شدید، عملکرد گیرنده‌های معمولی کاملاً مختل می‌شود. اما نسل جدید گیرنده‌های GNSS (مانند Toknav T10) با بهره‌گیری از بردهای پیشرفته و فیلترهای سخت‌افزاری و نرم‌افزاری Anti-Jamming & Anti-Spoofing، قادر به شناسایی و حذف نویز هستند:
مطالعه اطلاعات کامل گیرنده توکناو مدل T10-PRO
- شناسایی سیگنال نویز: دستگاه فرکانس‌های آلوده را از سیگنال‌های معتبر تفکیک می‌کند.
- مدل‌سازی و حذف خطا: بسته به شدت جمینگ در محیط، گیرنده معمولاً ظرف مدت ۵ تا ۱۰ دقیقه الگوی تداخل را مدل‌سازی و فیلتر کرده و مجدداً به وضعیت پایدار Fix می‌رسد.
- پایداری در شرایط نویزی: با استفاده از ردیابی کامل تمام منظومه‌ها (GPS, GLONASS, Galileo, BeiDou)، حتی با قطع چند فرکانس خاص، ارتباط گیرنده قطع نمی‌شود.
در صورت مواجهه با جمر در پروژه چه کنیم؟
- صبر هوشمندانه: در صورتی که گیرنده شما از فناوری مقابله با جمینگ پشتیبانی می‌کند، دستگاه را ثابت نگه دارید تا الگوریتم مدل‌سازی نویز تکمیل شود.
- بررسی وضعیت ماهواره ها: تعداد ماهواره‌های در دسترس و نسبت سیگنال به نویز (SNR) را در کنترلر چک کنید.
- استفاده از روش‌های جایگزین: در صورت تداخل فوق‌العاده شدید، برداشت با توتال استیشن توصیه می‌شود.
اگر دنبال نکات فنی بیشتر و آموزش‌های کاربردی هستید، حتماً سری به بخش مقالات سایت ما بزنید؛ اونجا مطالب خیلی بیشتری براتون داریم که می‌تونه تو کارهای میدانی حسابی کمکتون کنه
اوربیت ژئوماتیک؛ فراتر از یک فروشنده تجهیزات
در اوربیت ژئوماتیک، انتخاب ما برای ارائه تجهیزات به شما، بر اساس «تست‌های میدانی سخت‌گیرانه» انجام می‌شود. ما می‌دانیم که در پروژه، زمان شما ارزشمندترین سرمایه است و یک گیرنده که در محیط‌های نویزی (مثل نزدیکی دکل‌ها یا مناطق نظامی) از کار بیفتد، یعنی توقف کل پروژه.
به همین دلیل، تمرکز ما روی گیرنده‌هایی مثل Toknav T10 است که از بردهای نوین و الگوریتم‌های پیشرفته ضد‌تداخل استفاده می‌کنند. ما کیفیت سخت‌افزاری و توانایی گیرنده در مدیریت نویز را قبل از پیشنهاد به شما بررسی کرده‌ایم تا مطمئن شویم در شرایط بحرانی، دستگاه «پایدار» می‌ماند، نه اینکه فقط روی کاغذ «قوی» باشد.
اگر برای پروژه‌های خاص و مناطق نویزی به دنبال تجهیزاتی هستید که در عمل جواب پس داده باشند، یا درگیر چالش‌های فنی در برداشت‌های خود هستید، تیم فنی اوربیت ژئوماتیک برای بررسی میدانی و ارائه راهکار تخصصی در کنار شماست.
